修整工具
用于传统砂轮的仿形、磨削和修整
传统砂轮的修整

技术起点是单晶金刚石的晶体学取向。由于金刚石晶格的裂解是一个物理极限，因此使用高硬度 CBN 键超过临界切削力会导致微切削。这会导致轮廓精度不足。

在干式加工过程中，刀具会积聚摩擦热，导致金刚石磨头从大约 700 °C 开始发生石墨化。这大大降低了硬度，并导致磨损成倍增加，与湿磨相比，刀具寿命最多可缩短 60%。

对于精加工，覆盖度 ($U_d$) 应在 2 到 4 之间。过低的值会导致砂轮上出现螺旋轮廓，从而在工件上产生错误的扭曲图案。使用测针法进行验证。

在粗加工模式下，当横向载荷极大时，表面焊接的保持力往往不足。其结果是石材倾斜或脱落，从而对磨削主轴造成严重损坏。在这种情况下，最好采用高温烧结法进行深埋。

与砂轮轴线的推荐角度（10° 至 15°）偏差过大会造成接触面过大。这会导致 "压紧 "而不是 "切削"，从而堵塞砂轮，并可能在齿轮齿上造成磨削烧伤。

刚性不足会产生自激振动，这种振动会以波纹的形式传递到砂轮表面。这会破坏最终产品的同心度。遵守 DIN 1820 标准对于最大限度地减少这一误差链至关重要。

它利用内部阻尼元件吸收机械脉冲，防止系统在外围高速运转时发生振动。这样就能保持表面质量不变，并在关键工序中将刀具寿命延长约 25%。

必须定期检查磨损面（磨损痕迹宽度大于 0.3 毫米）。过大的磨损面会导致受力曲线不稳定，从而大大增加金刚石宏观崩裂的风险。

通过测量粗糙度深度 ($R_z$) 和分析砂轮形貌进行验证。拉痕或不平整的轮廓表明金刚石的结合剂松动。必须按照 ISO 9001 标准进行测试，分析原因。

决定性因素是克拉重量与圆盘宽度和粘接类型（陶瓷/电镀）的关系。过小的金刚石会很快发生化学和机械过热，导致不可预见的生产线停机。

进给量决定了切屑空间深度。如果进给太小（小于 0.01 毫米），晶粒就会被磨平，从而增加法向力并产生热残余应力。超过边缘区温度是飞行安全的关键排除标准。

天然金刚石在分子水平上具有卓越的锋利性。这样就能获得极小的半径（小于 0.1 毫米），这对航空业的成型磨削至关重要。CVD 金刚石由于微观结构不均匀，通常不适合用于最小半径的加工。

六角形的刀柄为固定式修整工具提供了一个合适的刀柄。它可以防止在复杂的力矢量作用下产生微小的错位或扭转，并保证坐标系的几何一致性。

刀尖的有效位置在包覆过程中会发生变化。如果不进行重新校准，就会导致修整周期发生偏移，从而破坏轮廓精度。具有固定几何形状的固定式修整工具可最大限度地降低这种手动误差风险。

主要标准是单晶体的纯度和钎焊夹具的耐热性。模具必须能够承受较高的离心力（如 60 米/秒）和振动，而不会出现微观几何形状或粘接失效。

这是通过激光辅助或机械去除磨损表面来实现的。尖锐边缘的再生可降低加工过程中的热负荷。但必须注意最小残余高度，以避免嵌入不稳定。

最典型的是由于磨损不均匀造成的修整器 "跳动"。在机械方面，这表现为圆盘上的周期性波纹。这些故障会被监控系统中的声发射传感器检测到，并导致生产线停机。

定期清洁刀尖以去除金属焊缝，可保持化学完整性，并使粘接处的切割干净利落。适当的维护可将修整工艺的稳定性提高 40%。

需要根据成形金刚石的设计数据精确指定金刚石磨头的几何形状（半径/角度）。这确保了齿轮磨床所需的渐开线精度，达到最严格的公差要求。

Die Hochtemperatur-Sinterung erzeugt eine extrem belastbare metallurgische Bindung zwischen dem Diamant-Einzelschleifstein und dem Hartmetallträger. Mechanisch verhindert dies jegliche Mikrobewegung des Kristalls unter wechselnder thermischer Last, was für die Feinmechanik und Medizintechnik essenziell ist. Ein Versagen der Bindung würde zu Geometriefehlern an chirurgischen Nadeln führen.

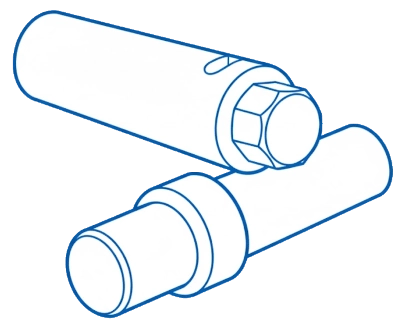

多晶粒修整器可将修整力分散到烧结结合剂中大量较小的金刚石晶粒上。这在机械上减轻了单个晶粒的负荷，从而大大延长了刚玉盘修整工具在高去除率下的使用寿命。在这些参数下，单个金刚石会因热应力过大而碎裂。

Die Architektur des Abrichtsystems für Flachschleifmaschinen muss absolut spielfrei sein, da mechanisch bereits Abweichungen im Mikrometerbereich die Schärfe von Skalpellklingen negativ beeinflussen. Oft werden spezielle MK0 oder MK1 Aufnahmen mit minimalen Überhängen verwendet, um Durchbiegungen auszuschließen.

In hochreinen Fertigungsumgebungen ist die Kontaminationsgefahr durch Abrieb beim Umfassvorgang kritisch. Mechanisch bietet der Einweg-Abrichter eine konstant gleichbleibende Geometrie ohne Wartungsaufwand, was das Risiko von Prozessvariationen eliminiert.

Der Diamant-Igel verfügt über eine regellose Anordnung vieler Naturdiamanten, die mechanisch eine sehr offene und aggressive Schleifscheibentopografie erzeugen. Dies ist notwendig, um bei zähen Werkstoffen wie Titanlegierungen den Materialabtrag ohne übermäßige Hitzeentwicklung zu gewährleisten und ein Zusetzen der Scheibe zu verhindern.

Ein häufiges Fehlerbild ist die Oberflächenrauheit außerhalb der Toleranz durch abgestumpfte Mehrsteinabrichter. Mechanisch führt die abgenutzte Diamantfläche zu einem Verglasen der Schleifscheibe und erhöhter Reibung. Dies führt zu unzureichender Oberflächengüte, die oft nicht mehr korrigierbar ist.

Der Kalibriertyp definiert die exakte radiale Position der Diamantspitze zur Werkzeugachse. Mechanisch ermöglicht dies eine hochpräzise Positionierung des Abrichtwerkzeugs, was für die Mikrobearbeitung in der Zahntechnik entscheidend ist. Abweichungen führen zum sofortigen Verlust der Profiltreue an filigranen Schleifstiften.

Die Instandhaltung umfasst auch die chemische Reinigung von Rückständen am Abrichter. Mechanisch sorgt dies für eine konstante Reibcharakteristik während des Abrichtvorgangs. Ohne diese Instandhaltung ist eine reproduzierbare Validierung nach ISO 13485 nicht möglich.

Ein ungeeignetes System zeigt mechanisch eine hohe Drift der Zustellposition unter thermischer Last, oft aufgrund minderwertiger Schaftmaterialien. Hochwertige Technik verwendet thermisch stabile Legierungen und präzise geschliffene Zylinderschaft Aufnahmen, um Maßfehler bei chirurgischen Instrumenten zu vermeiden.

Entscheidend ist die Angabe der gewünschten Oberflächengüte und des Schleifscheibenwerkstoffs. Wir bieten spezialisierte Einkorn-Diamantwerkzeuge mit zertifizierter Spitzengeometrie an, um Biokompatibilität und Präzision durch kontrollierte Abrichtparameter sicherzustellen.

这种影响是由金刚石的穿透深度（通常为 0.005 至 0.02 毫米）决定的。过大的进给量会过早地破坏烧结粘结，导致晶粒不受控地崩裂，造成模具几何形状错误和刀具寿命缩短。

由于结构均匀，合成 MKD 金刚石的磨损率更恒定，几何形状更稳定，适用于较长的轮廓加工。另一方面，天然金刚石的峰值硬度更高，适用于极细的半径，但更容易产生夹杂物。

由于多级修整板会产生较大的接触面，从而产生较大的法向机械力，因此修整装置必须具有极高的刚性。否则，刀具的轴向偏移将导致磨削轮廓的角度误差，并降低配合精度。

U_d

如果要在镶嵌过程中通过车削天然钻石实现多种用途，外围修整器就非常有用。只要钻石的边缘仍然锋利，就可以进行仿形加工，从而降低手动精密机器的工具成本。

高精度夹头（如莫氏锥度或圆柱柄）可确保更换后的精确径向定位。这最大限度地减少了数控程序中的校准工作，并通过最小公差确保了工艺稳定性。

烧结工艺确保了金刚石的牢固嵌入，即使在热应力下也能保持稳定。这就防止了金刚石的 "微小游移"，从而避免了轮廓误差，在困难条件下可使工具的使用寿命延长一倍。

边界区域由金刚石针尖上尽可能小的半径（通常小于 0.1 毫米）定义。机械磨损会导致针尖变圆，这意味着无法再清晰地再现精细的内角。在这种情况下，必须进行监测。

典型的迹象是钢柄变蓝或烧结结合处出现裂纹。由此产生的热伸长会导致工具钢逐渐发生变化，从而产生尺寸误差，而这些误差往往在后期才被发现。

根据目标粗糙度深度区分粗磨和精磨类型非常重要。DIT 以技术数据表的形式提供支持，以便将固定式修整工具与磨削系统精确匹配，并优化工具寿命。

金刚石刀尖与极硬的 CBN 键接触时会产生极高的切向力。从机械角度看，这会导致刀柄产生巨大的弯曲应力，这也是滚动轴承生产中经常需要使用减振刀柄设计的原因。在这种载荷作用下，嵌入件失效是最常见的失效模式。

砂轮修整周期决定了进给运动的时间顺序和动态；启动太突然会导致砂轮出现微裂纹。这将破坏磨削过程的稳定性，并在轴承套圈上产生同心度误差。要符合 P4 公差要求（ISO 492），必须将其精确集成到机床软件中。

在干法修整过程中，接触温度不得超过 650 °C，以免破坏 CVD 金刚石的化学完整性。从机械角度看，过热会导致多晶类型的金刚石层脱落，从而突然结束使用寿命。冷却必须直接集中在接触区。

多颗粒修整板将机械负荷分散到大量金刚石尖上。这使得刚玉磨盘的进给量大大增加，而单个金刚石不会发生热塌陷。而单粒修整器则针对精加工和最小粗糙度值进行了优化。

一个典型的故障模式是滚道的 "波浪状"，这是由不稳定的莫尔斯锥座或磨损的金刚石刺猬造成的。在机械方面，刀架的游隙会导致不受控制的摆动。为避免出现质量问题，必须定期对固定式修整工具进行维护。

钝修整器会导致磨盘 "封闭"，从而在磨削过程中扭曲轴承轮廓。这会产生表面缺陷，导致运行过程中的 NVH 值（噪音、振动和粗糙度）增加。优化修整参数可显著降低废品率。

DIN 1820 标准规范了整个行业内修整工具的连接几何形状，并保证了磨床制造商之间的互换性。在机械方面，它确保了从机床到刀具的无损耗动力传输。

MKD 金刚石是人工合成的，具有绝对的几何重现性。这使得不同批次的修整周期完全相同，这对自动化流程至关重要。天然金刚石的形状和硬度会发生变化，这就增加了工艺稳定性的难度。

精确调整修整参数可延长砂轮的使用寿命，减少修整工序的次数。从机械角度看，砂轮上不必要去除的材料更少。这样，每个轴承套圈的刀具成本最多可降低 15%。

当外围速度大于 100 米/秒时，机械稳定性要求使用高强度工具钢和减震支架。刚度失效会导致金刚石型材立即断裂，并危及整个机器的外围设备。

结合剂的硬度（如陶瓷与合成树脂）决定了金刚石所需的韧性。硬结合剂需要更坚硬的金刚石，以避免微切削；错误的工具在硬 CBN 圆盘上会出现热失效和机械失效。

由于单点修整器只固定一个点，因此非常适合精密机械中的精确几何形状和最精细表面的加工。多点修整器将机械负荷分散到多个点上，因此更适合粗加工大型表面。

磨损情况决定了更换刀具的频率和调整时间。统一的磨损率可以规划刀具寿命，稳定单位成本，减少修磨次数。

接口（如莫尔斯锥度）可确保几何精度。污染会导致轴向跳动误差和圆盘轮廓偏斜。因此，质量保证总是从清洁和检查刀架开始。

控制系统可调节行进速度，确保恒定的进料速度，从而形成均匀的地形。这对液压元件至关重要，因为结构不规则可能会损坏密封件。

如果由于磨损，金刚石半径大于工件上需要磨削的最小半径，则无法再精确再现轮廓。为避免轮廓变形，必须定期进行轮廓测量。

当脆性金刚石与静止的圆盘发生径向碰撞时，经常会发生机械碎裂。因此，正确的工艺管理始终是以温和、可控的方式接近接触区。

建议使用带有中等质量天然金刚石和稳定轴（如 MK1）的固定式修整工具。这样可以在成本和多功能性之间取得最佳平衡，以满足不同材料和不断变化的机器要求。
